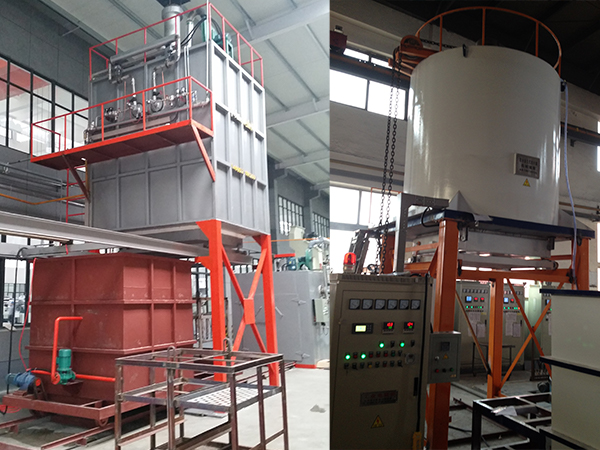

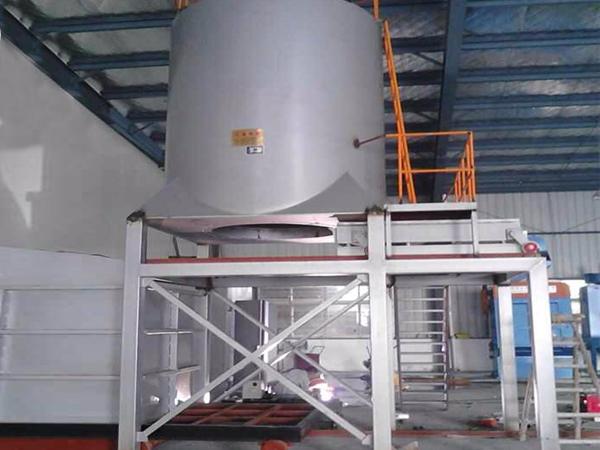

整個立式淬火爐體被封閉在鋼結構框架中。 淬火池①加熱室②加熱元件③爐④風扇⑤爐門⑥淬火油位于爐子下方，是一種防水混凝土結構，直徑為4米，深度為20米，或者根據(jù)其長度而更深 淬火擠壓產品。 加熱爐的中心相對于淬火池偏心1.2米，因此首先使用電動葫蘆將提升機提升到淬火池中。 然后平移到熔爐，然后使用提升鏈（由提升驅動）到熔爐中的適當高度，直到提升電源自動關閉。 提升速度為0.4 m / s。 淬火過程中的下降速度為0.4〜0.6 m / s。 對于大型擠出產品，可以將其單獨淬火。 爐體框架配備有用于提升和平移爐門的液壓缸。 爐門本身裝有石棉密封。
